Fondation en redan : schéma détaillé et guide technique en français

Salut à toi,
Si t’as un bout de terrain qui penche plus qu’une pizza napolitaine et que tu te demandes comment y ficher des fondations sans que ta maison ou ton muret se casse la figure, t’es au bon endroit. Ici, on ne tourne pas autour du pot. La réponse tient en deux mots : fondation en redan.

Mais pose ce marteau deux secondes. Parce que mal foutu, un redan peut transformer ton chantier en jeu de mikado géant. Je te file tout ce que j’ai appris en vissant, creusant et parfois en jurant dans mon jardin. Pas de blabla, que du concret.

C’est quoi exactement une fondation en redan ?

Une fondation en redan, c’est tout bêtement une fondation en forme de marches d’escalier. Elle sert à garder les semelles de fondation toujours à l’horizontale quand ton terrain est incliné. Chaque « marche » est une semelle filante posée à un niveau différent, reliée à la suivante par un décrochement vertical qu’on appelle le redan.

Pourquoi on s’embête avec ça ? Parce que si tu suis bêtement la pente avec ta semelle, tu crées une fondation inclinée qui va pousser le mur à glisser ou à se fissurer au premier mouvement de terrain. L’objectif, c’est de toujours transmettre les charges du mur bien à plat sur le sol porteur, même quand Dame Nature a décidé de faire un dénivelé.

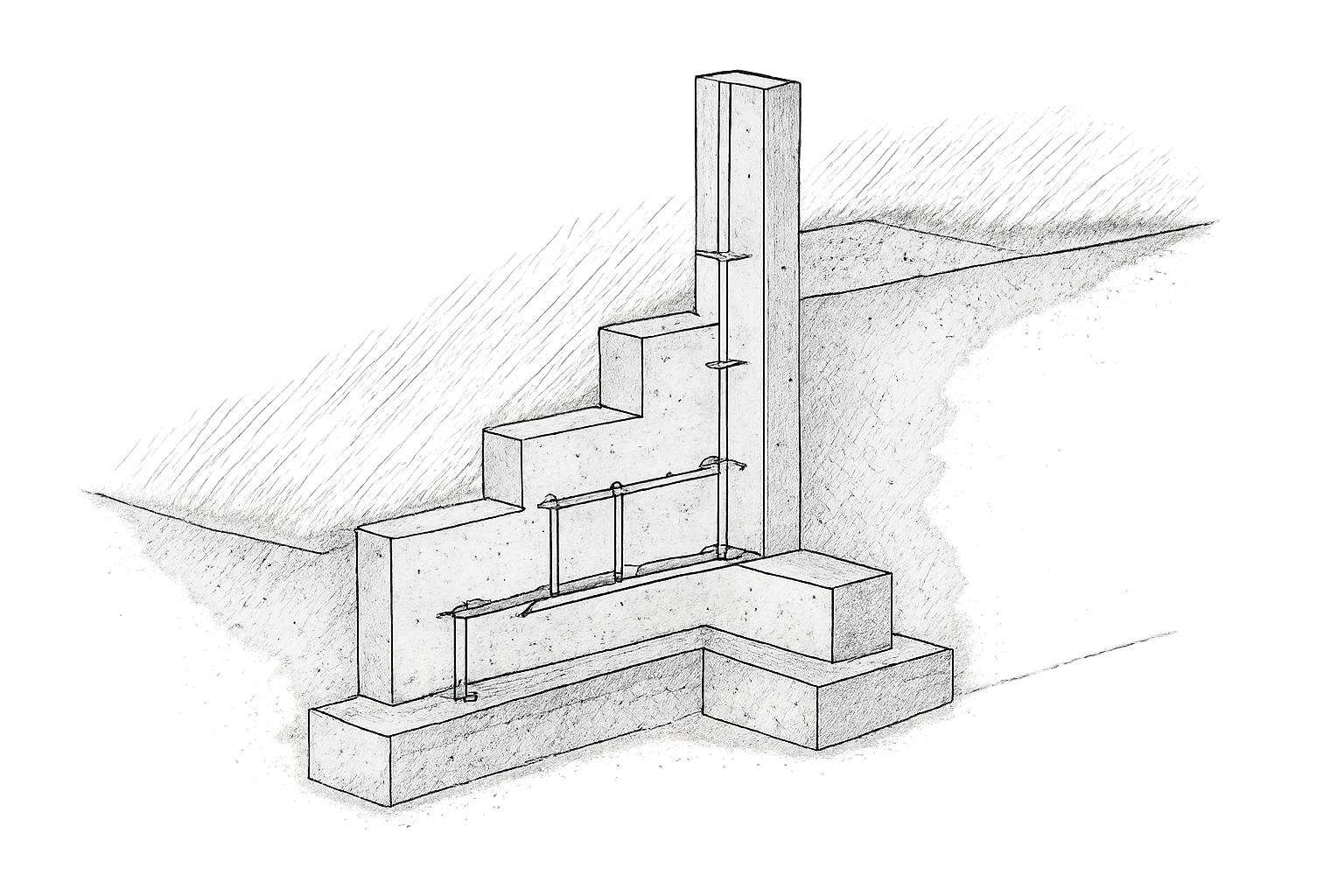

Le principe est simple : on creuse des fouilles par paliers successifs, chacun calé à la bonne profondeur hors gel. On ferraille en continu et on coule le béton en commençant par le bas. Visuellement, en coupe, ça donne un escalier sous le mur, avec parfois des hauteurs de marche qui correspondent pile à la hauteur d’un parpaing (20 cm) pour faciliter la suite du boulot.

J’ai testé ça pour la première fois sur mon muret de clôture. La pente était douce mais bien présente, et crois-moi, sans les redans, aujourd’hui il ressemblerait à un accordéon. Depuis, j’explique à tous mes voisins de ne pas jouer aux malins avec la gravité.

Quand est-ce que tu as vraiment besoin de fondations en redan ?

Dès que ton terrain présente une pente significative et que tu veux éviter les mauvaises surprises, tu dois envisager une fondation en redan.

En clair, si sur la longueur de ton mur ou de ta façade, le sol descend de plus de 30-40 cm, il devient impossible de garder la même profondeur de fouille partout. On retrouve ce cas de figure notamment pour :

• Une maison individuelle implantée à flanc de coteau ou sur un terrain en pente.
• Un mur de clôture qui longe une route ou une allée inclinée.
• Un mur de soutènement de jardin, quand tu veux créer des niveaux de terrasse.
• Une extension accolée à un bâti existant avec différence de niveau.

Concrètement, si tu poses la question sur un forum en 2026 et que tu dis « j’ai un dénivelé d’un mètre sur 10 mètres de longueur », les pros te répondront illico : « redans obligatoires, et étude de sol si tu tiens à ta structure ». Même pour un petit muret, négliger le redan peut entraîner une fissuration en escalier (tiens, le comble !) au premier hiver.

Quelles sont les règles techniques à respecter absolument ?

La règle numéro un, c’est que toutes les semelles doivent être strictement horizontales, peu importe la pente du terrain.

Voici les points non négociables si tu ne veux pas que ton ouvrage parte en vrille :

• 🔹 Horizontalité des semelles : Pas de fondation en pente. C’est écrit noir sur blanc dans tous les DTU fondations superficielles. Chaque tronçon doit reposer à plat.
• 🔹 Profondeur hors gel : La base de la semelle doit se trouver sous la zone de gel. En plaine, on compte souvent 50 cm minimum ; en montagne ou régions froides, ça peut grimper à 80 cm ou plus. Le DTU te donne une formule en fonction de l’altitude.
• 🔹 Règle des 3 pour 2 : C’est la règle de stabilité entre deux paliers successifs. Pour un dénivelé vertical H entre deux semelles, le décalage horizontal doit être d’au moins 2/3 de H. Autrement dit, pour 30 cm de différence de hauteur, les deux semelles ne peuvent pas être trop proches l’une de l’autre : il faut au minimum 20 cm d’écart horizontal. Cela évite l’effet « falaise » et le glissement du sol.
• 🔹 Ferraillage continu et raidisseurs : Les aciers des semelles se recouvrent sur 50 cm minimum. À chaque redan, on place un raidisseur vertical (une armature type poteau) qui relie la semelle basse à la semelle haute. C’est ce qui solidarise l’ensemble et empêche la fissure en biais.
• 🔹 Sol porteur sain : Tu dois poser ta fondation sur un sol stable, débarrassé de la terre végétale, non remblayé, sec et hors gel. Une étude géotechnique préalable, c’est l’assurance de ne pas construire sur du sable mouvant.

Je te glisse en passant un conseil de terrain : ne lésine pas sur le béton de propreté. Une couche de 5 cm sous les semelles, ça paraît gadget, mais ça protège les aciers de l’humidité du sol et facilite le réglage. Un petit geste qui évite bien des tracas de corrosion.

Comment réaliser une fondation en redan pas à pas ?

Le secret, c’est de bien préparer son implantation avant de sortir la pelle : un bon traçage t’évite de te retrouver avec des redans à contre-pente.

1. Implantation et traçage

Commence par planter tes chaises d’implantation bien au-delà de l’emprise du futur mur. Avec un niveau laser (ou un niveau d’eau si t’es old school), repère les altitudes du terrain naturel le long du tracé. Détermine ensuite combien de « marches » tu vas créer, en t’arrangeant pour que chaque redan tombe juste sur une hauteur de parpaing ou de brique, c’est plus pratique pour le maçon.

Trace les axes des murs au cordeau et vérifie que chaque palier de fondation sera bien horizontal. Un petit croquis avec les cotes, ça sauve des neurones.

2. Fouilles et préparation du fond de coffre

Creuse par tronçons en démarrant par le point le plus bas. La largeur de fouille dépend de la charge, mais on conseille rarement moins de 50 cm de large pour une maison. Descends jusqu’à la profondeur hors gel déterminée pour chaque palier. Enlève la terre végétale, les cailloux et l’eau stagnante. Un fond propre et stable, c’est la base.

3. Béton de propreté et ferraillage

Coule une couche de béton maigre (dosé à 150 kg/m³) sur toute la surface de la semelle. Dès qu’il a un peu pris, positionne tes armatures. Les aciers longitudinaux doivent être continus d’un bout à l’autre de la fondation. Au niveau des redans, fais chevaucher les barres de 50 cm et attache-les solidement avec du fil de ligature.

Ajoute le ferraillage vertical du raidisseur : un cadre ou des épingles qui prennent dans la semelle basse et remontent dans la semelle haute. C’est ce poteau intégré qui reprend les efforts de cisaillement.

4. Coffrage du redan

Pour que le décrochement soit net, il faut coffrer le redan. Une planche bien d’aplomb, calée avec des fers à béton plantés dans le sol et vissée, fait l’affaire. Pense à tracer un chanfrein à 45° sur le bord supérieur pour faciliter le décoffrage.

Sur le chantier de mon abri de jardin, j’ai utilisé une planche de récup bien droite. Le béton a un peu poussé au début, alors j’ai serré avec des étais provisoires. Rien de sorcier, mais il faut être précis au millimètre.

5. Coulage du béton

Commence toujours par le point le plus bas et remonte progressivement. Utilise un béton assez sec (plastique mais pas liquide) pour qu’il ne fuse pas sous la planche de coffrage. Règle la surface à la règle et taloche légèrement. Le redan doit ressortir net, avec un angle franc.

Laisse sécher au moins trois semaines avant de monter tes murs. Respecte ce temps de cure, sinon tu risques des microfissures qui se transformeront en lézardes plus tard. Un arrosage régulier pendant les premiers jours par temps chaud aide aussi le béton à gagner en résistance.

Les erreurs classiques que j’ai vues (et comment les éviter)

La gaffe la plus fréquente, c’est de couler une fondation qui suit la pente au lieu de faire des paliers horizontaux.

Voici les boulettes que je croise régulièrement sur les forums et les chantiers :

• ❌ Fondation inclinée : C’est le b.a.-ba, mais certains croient encore que le béton rattrapera la pente tout seul. Résultat : tassements différentiels et fissures en cascade.
• ❌ Redans à l’envers : J’ai vu un type poster un schéma où les marches remontaient au lieu de descendre. Un redan doit suivre le sens de la pente, pas créer des obstacles au vide.
• ❌ Absence de recouvrement des aciers : Des fers juste bout à bout, c’est une couture qui lâche. Le recouvrement de 50 cm est une assurance vie pour ta semelle.
• ❌ Coffrage mal tenu : Si la planche bouge pendant le coulage, le redan devient un vague bourrelet informe. La précision du coffrage, c’est la moitié du boulot.
• ❌ Oubli du raidisseur vertical : Sans ce mini-poteau, le redan travaille en cisaillement pur, et le béton, c’est mauvais en traction. Un jour, un gars m’a dit « j’ai zappé les aciers verticaux, t’en penses quoi ? ». J’ai répondu « prévois un bon marteau-piqueur dans deux ans ».

Mon conseil : fais-toi relire par un pro ou par un passionné éclairé avant de couler. Une erreur de redan se paie cash au premier dégel.

Fondation en redan ou une autre solution ? Comparatif rapide

Tout dépend de ton terrain et de tes charges, mais en présence d’une pente avec un bon sol en surface, la fondation en redan est souvent la plus économique et la plus adaptée.

Solution	Contexte idéal	Avantages	Inconvénients
Fondation en redan	Terrain en pente, bonne portance en surface	Respecte l’horizontalité, adaptable, coût raisonnable	Mise en œuvre plus technique, nécessite ferraillage et coffrage soignés
Semelles filantes classiques	Terrain plat ou très faible pente	Simplicité, rapidité	Inadaptée à la pente sans redans
Radier général	Sol de faible portance, charges uniformes	Répartit bien les charges	Coûteux, terrassements importants, peu adapté aux fortes pentes sans aménagements lourds
Pieux / puits / longrines	Mauvais sol en surface, charges lourdes	Atteint le bon sol en profondeur	Technique lourde, chère, nécessite bureau d’étude

En clair, si ton sol est correct et que ta pente n’excède pas 15 à 20 %, les redans feront parfaitement le job sans grever ton budget. Dès que ça devient trop raide ou que le sol est pourri, passe aux solutions profondes.

Quelle profondeur minimale pour une fondation en redan ?

La profondeur minimale dépend de la zone de gel où tu te trouves. En France, on considère une profondeur hors gel qui varie de 50 cm en plaine tempérée jusqu’à 90 cm ou plus en altitude. Le DTU 13.11 te donne une formule précise : profondeur = d₀ + (altitude – 150) × 0,05, avec d₀ lue sur la carte de gel. Pour un projet moyen en région parisienne, 60 cm suffisent souvent ; dans les Alpes, on dépasse allègrement les 80 cm. N’oublie pas que cette profondeur s’applique à chaque palier de la fondation. Tu dois donc adapter la fouille pour que le dessous de chaque semelle se situe sous la limite de gel, même si le terrain remonte. Une bonne source pour vérifier ta zone : le site abc-maconnerie.com détaille ces paramètres avec des cartes.

Comment calculer le nombre de redans pour une fondation ?

Le nombre de redans se calcule à partir de la différence de hauteur totale entre le point haut et le point bas de ta fondation, divisée par la hauteur d’une « marche » que tu auras choisie. Cette hauteur de marche est souvent calée sur celle d’un bloc de construction (20 cm pour un parpaing, par exemple) pour faciliter l’élévation du mur. Exemple : pour un dénivelé de 1 mètre sur la longueur de la semelle, avec des marches de 20 cm, il te faudra 5 redans. Mais attention : il faut aussi respecter la règle géotechnique des 3 pour 2. Autrement dit, la distance horizontale entre deux paliers doit être suffisante pour ne pas créer de talus instable. Pour un redan de 30 cm de haut, les deux semelles doivent être éloignées d’au moins 20 cm horizontalement. Tu peux t’aider d’un schéma sur papier millimétré ; un guide comme ecm-be.fr donne des exemples chiffrés.

Quel type de ferraillage pour une fondation en redan ?

On utilise un ferraillage continu type semelle filante, avec des aciers longitudinaux (souvent des barres HA de 10 ou 12 mm) et des cadres transversaux. La particularité, c’est le recouvrement obligatoire de 50 cm au moins entre les barres des deux niveaux. À l’endroit du redan, il faut ajouter un raidisseur vertical : il s’agit d’une armature en forme de poteau (4 barres verticales + cadres) qui relie la semelle inférieure à la semelle supérieure. Ce renfort travaille en traction-compression pour empêcher la fissuration au niveau du décrochement. Le béton de la fondation doit enrober correctement ces aciers, avec un enrobage d’au moins 3 cm côté sol. Pour plus de précisions, le document Scribd “fondation semelles” illustre bien les plans de ferraillage.

Fondation en redan ou radier sur terrain en pente : que choisir ?

Tout dépend du type de sol et de l’usage. Une fondation en redan est idéale quand le terrain en pente présente une bonne portance à faible profondeur. Elle s’intègre bien avec des murs porteurs et reste économique. Le radier, lui, est une dalle épaisse coulée sur toute la surface du bâtiment. Il répartit les charges et convient aux sols de faible portance ou hétérogènes. Mais sur un terrain en pente, un radier demande des terrassements considérables pour remettre l’assiette à niveau, ce qui peut vite chiffrer. De plus, un radier ne suit pas la pente : on crée souvent une plateforme horizontale avec un talus en amont. En résumé, si ton sol est bon et que ta pente est modérée, pars sur des redans ; si ton sol est pourri ou que tu as une maison très lourde, discute avec un bureau d’études pour comparer avec des pieux ou un radier. Le guide bonsol-btp.com explique bien la logique géotechnique.

Est-ce obligatoire de faire une étude de sol pour une fondation en redan ?

La loi ELAN et la réglementation de 2026 ne rendent pas systématiquement obligatoire l’étude de sol pour une simple fondation de muret non habitable. En revanche, pour tout projet de maison individuelle ou d’extension soumise à permis de construire, l’étude géotechnique G1 ou G2 est devenue la norme, surtout depuis les sécheresses récentes qui ont mis à mal des milliers de pavillons. Au-delà de l’aspect légal, c’est surtout une sage décision : une étude te donne la portance exacte, la profondeur du bon sol et les éventuelles nappes. Sur un terrain en pente, elle identifie aussi les risques de glissement. Pour un investissement de quelques centaines d’euros, tu évites des réparations qui peuvent atteindre 10 à 15 % du coût de la construction. C’est tout bénéf’. Pour approfondir, le site abc-maconnerie.com rappelle l’importance de l’étude dans les terrains difficiles.
