01 Mar 2016

Exemple simple de Viewpoint avec Capella

J’ai réalisé un petit document (en anglais) expliquant comment ajouter un « Viewpoint », dans la terminologie ARCADIA.

Viewpoints dans ARCADIA

Il s’agit de proposer une architecture physique très simple pour l’exemple du Radio-réveil fourni sur le site Capella. Puis de montrer comment activer et utiliser le point de vue « Basic Price« , qui fait partie des 3 points de vue livrés avec la nouvelle version de Capella 1.0.1.

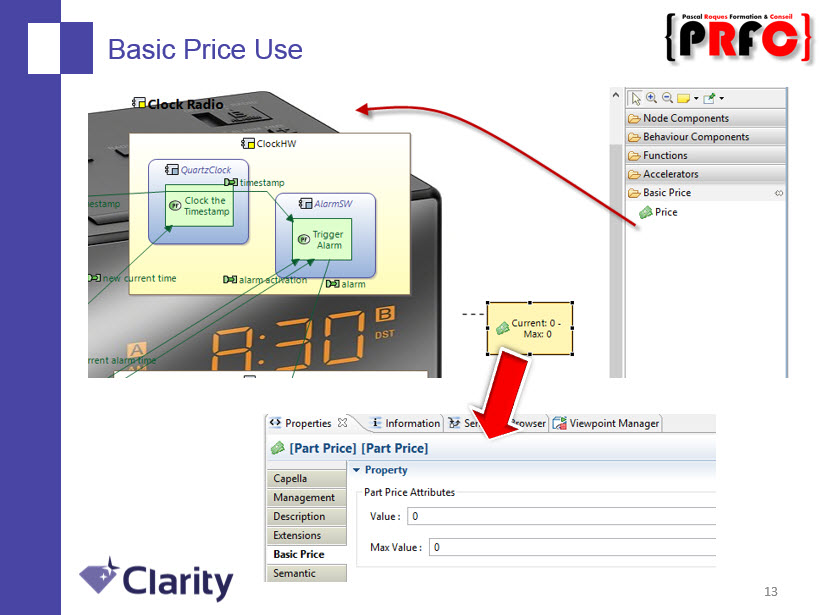

Le point de vue ajoute un groupe de commandes dans la palette à droite, ainsi que de nouvelles propriétés sur les composants physiques. De nouveaux objets graphiques apparaissent également sur les diagrammes concernés.

Basic Price Viewpoint dans Capella



Si l’on continue à affecter des valeurs aux différents composants, le Viewpoint calcule automatiquement la somme des prix des composants contenus pour chaque conteneur, et compare à la max value.

Dans l’exemple, j’ai fait exprès de faire dépasser le prix max du Radio-réveil (en utilisant un COTS Radio trop cher) pour montrer le changement de couleur automatique des propriétés concernées …

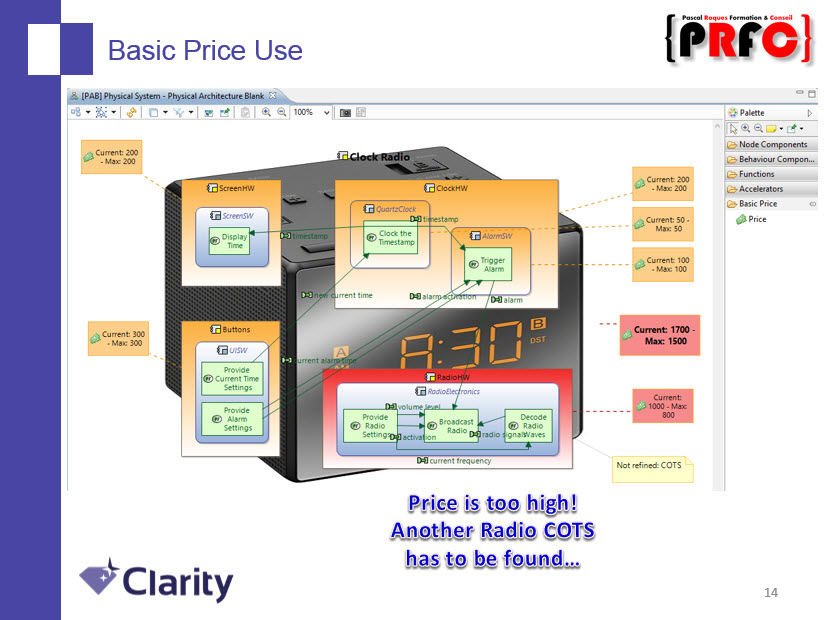

Basic Price Viewpoint : dépassement !
